数据集中存储备份
采用集成式存储平台，支持SAN+NAS，加大存储容量，升级存储性能，建立一个集中管理、数据集中的大容量、高性能存储系统采用两台台Cisco MDS 9506光纤交换机，做为整个SAN+NAS结构的交换中心，实现双链路冗余消除单点故障。两台核心MDS连接新的存储系统，上联在线系统，每个系统都是用双HBA卡连接。
采用两台IBM N6060全光纤高端存储磁盘阵列，采用主动+主动工作方式，做为数据集中存储的主要底层设备；配置FC-SAN、iSCSI、NFS、CIFS、FTP等协议连接许可；配置不少于50TB物理容量的15K RPM FC硬盘以及不少于2TB的PAM卡，且支持不同硬盘混插；写缓存必须镜像，支持缓存读写比例的在线调整，全部缓存有断电保护措施；配置文件系统快照及恢复功能软件；配置基于存储级别的同步复制或备份软件；配置基于存储控制器的远程同步镜像软件；配置基于浏览器的存储系统配置及管理软件，能够对系统进行统一的RAID配置、LUN屏蔽、资源分配、存储分区、性能调优、故障报警等管理任务，提供配置向导和“一览式”系统状态，简化最常见的管理任务图形化的存储管理软件，可支持中文界面。
实现功能：快照恢复功能部署 高安全性Raid DP部署 镜像功能部署 存储的高可用性
VMware服务器虚拟架构方案设计
根据用户的需求情况，对于Windows/Lunix平台上的个应用，建议配置双CPU以上的服务器，同时每台服务器上都安装配置VMware第三代虚拟架构套件-VI3企业版软件，用于在单个物理服务器实体上，利用服务器强大的处理能力，生成多个虚拟服务器，而每一个虚拟服务器，从功能、性能和操作方式上，等同于传统的单台物理服务器，在每个虚拟服务器上，再安装配置Windows或Linux操作系统，进而再安装应用软件，这样以前的每个物理服务器就变身成为VMware Infrastructure 3.0服务器上的虚拟机，从而大大提高资源利用率，降低成本，增强了系统和应用的可用性，提高系统的灵活性和快速响应，完美的实现了服务器虚拟架构的整合。
在具体实现中，为了实现数据的集中存储、集中备份以及充分利用VMware虚拟架构中虚拟机可动态在线从一台物理服务器迁移到另一台物理服务器上的特性等，建议配置一套光纤存储阵列产品，同时配置冗余的光纤交换机，组成标准的SAN集中存储架构，由VMware虚拟架构套件生产出来的虚拟机的封装文件都存放在SAN存储阵列上。通过共享的SAN存储架构，可以最大化的发挥虚拟架构的优势，进行在线地迁移正在运行的虚拟机（VMware VMotion），进行动态的资源管理（VMware DRS），和集中的基于虚拟机快照技术的Lan Free的整合备份（VMware VCB）等，而且为以后的容灾提供扩展性和打下基础。
为了集中管理和监控虚拟机、实现自动化以及简化资源调配，建议单独配置一套服务器安装Window系统，用于安装VI3套件中的Virtual Center软件，对两台物理服务器及其上的虚拟服务器进行统一的管理。

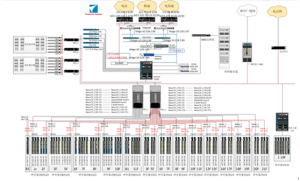

方案拓扑
虚拟化技术对PC服务器进行整合
VMware虚拟化架构
中心机房架构
方案构成部分详细说明
针对上面的拓扑图，详细说明如下：虚拟架构主体部分VMware ESX Server配置说明
ESX Server 4.0 是VMware虚拟架构套件VI3的基础组成部分，是动态、自我优化的IT基础结构的基础。VMware ESX Server是一个强健、经过生产验证的虚拟层，它直接安装在物理服务器的裸机上，将物理服务器上的处理器、内存、存储器和网络资源抽象到多个虚拟机中。通过跨大量虚拟机共享硬件资源提高了硬件利用率并大大降低了资金和运营成本。通过高级资源管理、高可用性和安全功能提高了服务级别–对于资源密集型的应用程序也不例外。
单台物理服务器配置多个虚拟服务器的性能依据
根据统计，对于传统的服务器应用方式，通常服务器的平均利用率在5-15%之间，而采用虚拟架构整合后，服务器的平均利用率可达到60%-80%。我们完全可以通过在2台高配置的四路双核服务器上创建10个虚拟服务器，来完成传统方式需要10多台的低配置的双路双核服务器才能完成的工作，用户在降低成本的方式，还大大减少了环境的复杂性，降低了对机房环境的需求，同时具有更灵活稳定的管理特性。
采用VMware虚拟架构相比于传统单台服务器部署单一应用方式的另外一个好处是，可以充分满足不同应用对系统资源的不同要求，如有的应用只需要一个3.0 GHz CPU，512MB的内存就可以很好的运行，而有的高访问率、高吞吐量的应用则需要2个甚至是4个双核的CPU，8GB的内存才能保证稳定的运行，在传统方式下，往往不可能针对每一种应用来采购服务器，而是用一种或几种标准配置的服务器来统一采购，这样，势必会造成某些应用资源富裕，而另一些应用面临资源紧张的情况，且应用之间不能互相调配资源。采用虚拟架构后，由于每个虚拟机所需使用的系统资源都是由虚拟架构软件统一调配，这种调配可以在虚拟机运行过程中在线的发挥作用，使得任何一个应用都可以有充分保证的资源来稳定运行，同时，该应用在此时用不到的资源又可以被其他更需要资源的应用临时借用过去，最大限度的提高了整体系统的资源利用率。
每一台虚拟服务器都可以利用VMware 虚拟对称式多重处理（SMP）技术，通过使单个虚拟机能够同时使用多个物理处理器，增强了虚拟机性能。作为一项独特的VMware 功能，Virtual SMP支持虚拟化需要多处理器和密集资源的企业应用程序（如数据库、企业资源计划和客户关系管理）。
SAN集中存储实现虚拟服务器的文件共享 方案中，我们建议采用SAN集中存储方式，这样可以将每个虚拟机的文件系统创建在共享的SAN集中存储阵列上，VMware VMFS 虚拟机文件系统，是一种高性能的群集文件系统，允许多个ESX Server 安装同时访问同一虚拟机存储。支持通过VMware VirtualCenter、VMware VMotion™ 技术、VMware DRS 和VMware HA提供的基于虚拟化的分布式基础结构服务。由于VMware的虚拟架构系统中的虚拟机实际上是被封装成了一个档案文件和若干相关环境配置文件，通过将这些文件放在SAN存储阵列上的VMFS文件系统中，可以让不同服务器上的虚拟机都可以访问到该文件，从而消除了单点故障。
虚拟架构环境的集中管理、自动化及优化运行 为了对服务器虚拟架构进行有效的管理和监控，方案中建议配置一台独立的Windows 2003服务器来做为VI4套件中的VirtualCenter服务器，VirtualCenter服务器为IT环境提供了集中化管理、操作自动化、资源优化和高可用性。基于虚拟化的分布式服务为数据中心提供了前所未有的响应能力、可维护性、效率和可靠性级别。
以下 VirtualCenter附属产品提供了资源优化和高可用性特征。 使用VMware DRS将可用资源与预定义的业务优先事务协调起来，同时使用VMware分布式资源调度程序优化劳动力密集型和资源密集型操作。
使用VMotion™ 迁移运行中的虚拟机和执行无中断的IT环境维护。
使用VMware HA实现经济高效、独立于硬件和操作系统的应用程序可用性。
VirtualCenter提供了管理任意规模的虚拟IT环境所需的最高级别的简便性、效率、安全性和可靠性。
虚拟架构环境的整合备份 通过使用VMware Consolidated Backup软件，可以为虚拟服务器提供易于使用、集中化的备份工具，它使虚拟机内容能够从一个集中的Windows 2003代理服务器（而不是直接从ESX Server）中进行备份，它可与其他商业备份软件完美协调工作，由于只需要在备份代理服务器上配置商业备份软件的Agent，而不是象传统服务器群方式下，每台服务器都需要配置备份软件的Agent，因此可以大幅节省用户用户购买这些Agent的费用。
方案优势1.大大降低TCO2.提高运营效率3.提高服务水平4.旧硬件和操作系统的投资保护5.充分利用网络存储的优势6.为将来的集中网络存储提供可能
容灾架构
1、整体方案中选择采用的产品都是先进的、成熟的产品： HDS USP/IBM N6000 Cisco MDS9000 TSM软件和IBM磁带库及虚拟磁带库 主机平台支持HP、IBM和Sun等
2、链路设计方面：同城DWDM，异地广域网（网络设备全部都是Cisco产品）
3、容灾技术上：容灾系统的建设就是为了灾难发生时尽可能数据丢失量降到最低 同城容灾系统基于磁盘阵列的同步数据复制技术，保证丢失数据量基本为零； 异地容灾系统基于磁盘阵列的一步数据服装技术，保证数据丢失量小于2个小时内产生的数据
4、整体方案已经在前期与中心进行了充分的沟通，各个关键环节均已充分论证并且进行了模拟环境的验证
5、这样的方案已经在国内、外成功实施并已正常运行
